HYQ-EOM-20M
20 MHz 共振型电光调制器（低频 · 锁频）
20.15 MHz 共振50 Ω 阻抗匹配350–1800 nm（可定制）PDH 稳频 · 离子囚禁
低频共振型 EOM，1 rad 所需微波功率仅 15.33 dBm，适用于 PDH 激光稳频、离子囚禁与量子光学实验。
货期： 现货 · 48h 发货 （定制另议，销售确认）
核心参数 · CORE SPECIFICATIONS
共振频率 f₀（@24℃）20.15 MHz
频率带宽 Δf0.33 MHz
1 rad 所需微波功率（@780nm）15.33 dBm（±1）
最大微波功率2 W
机械孔径3 mm
波前畸变（@633nm）λ/6
最大光功率密度（@780nm）3 W/mm²
增透膜波长（可选）400–800 / 650–1100 / 1000–1800 nm
切角角度5°（默认） / 0°
特点与应用 · FEATURES
- 低频共振型 EOM
- 1 rad 所需微波功率仅 15.33 dBm
典型应用
- PDH 激光稳频
- 离子囚禁与量子光学实验
系统框图 · SYSTEM DIAGRAM
激光器
→
EOM
→
待测光路
↑
Driver（含信号源）
展示 EOM 在典型实验系统中的位置——帮助新客户快速理解应用场景
测试数据与性能曲线 · MEASURED DATA

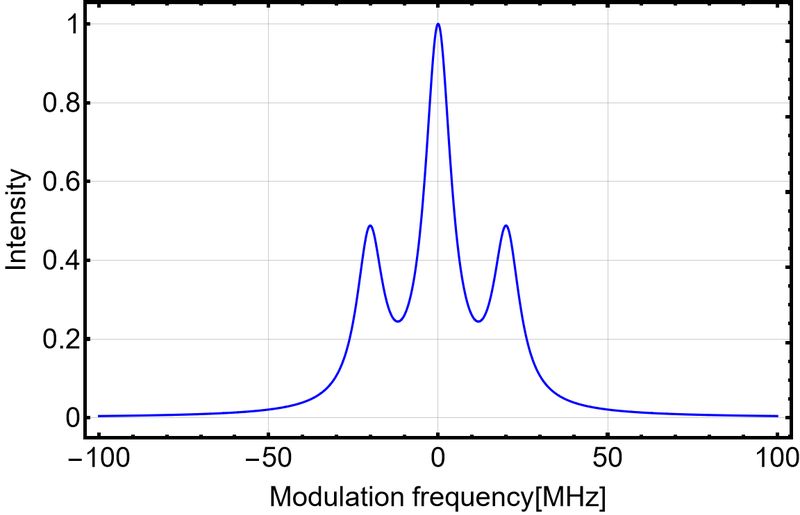

CH-A调制特性 · 实测
f₀ = 20.15 MHz · β = 1.12 rad · λ = 780 nm · RFᵢₙ = 16.31 dBm
CH-B阻抗匹配
50 Ω
CH-C品质因子 Q
60
软件、资料与支持 · RESOURCES
产品规格书 PDF：联系获取
