高精度旋钮调节准直器

HYQ-Collimator-SF

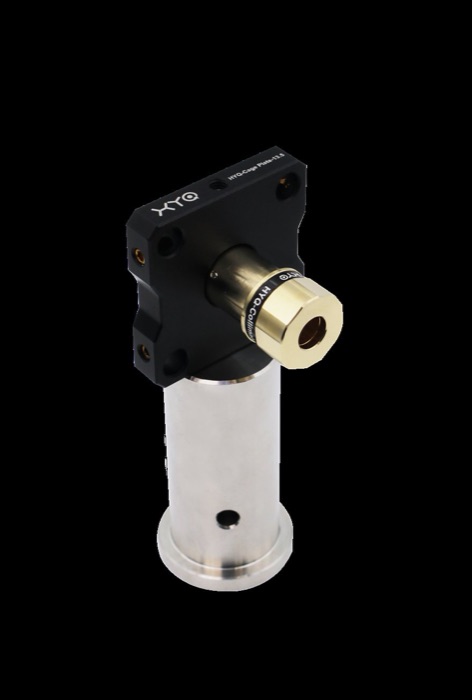

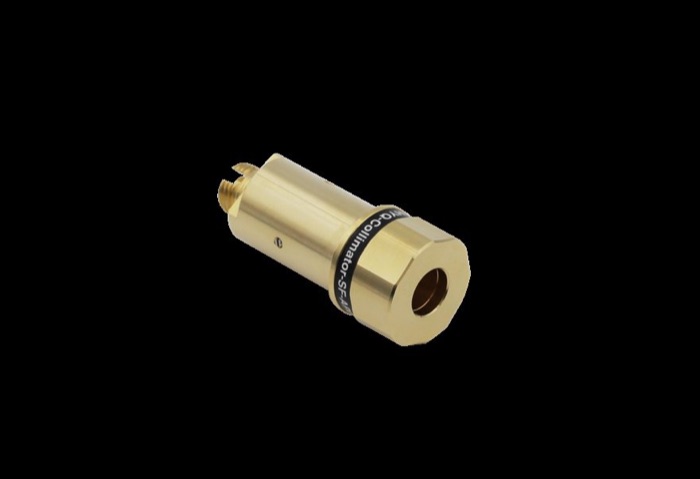

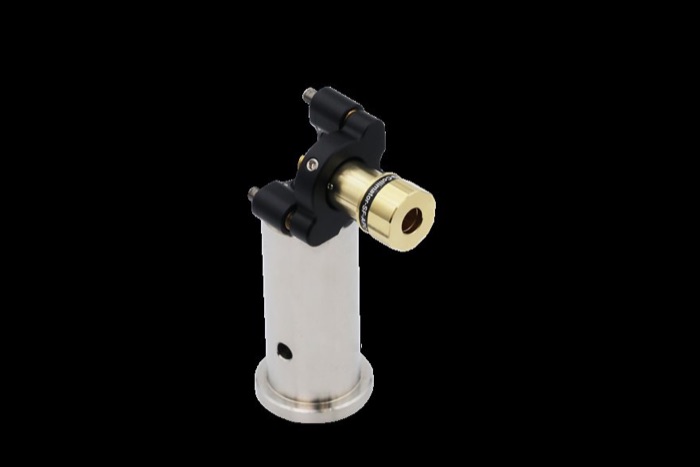

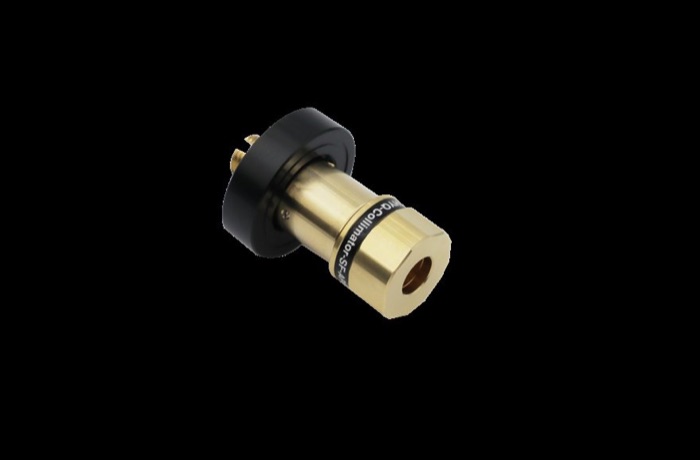

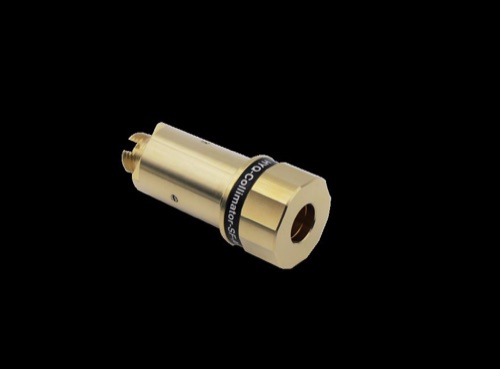

以上为产品实拍图，仅供参考。更多产品照片与应用案例请联系我们获取。

特点

调节透镜与光纤端面距离：准直器上设有用于定位透镜位置的指示槽，透镜可移动范围 ±1 mm。
高共轴性：内部特殊设计使调节过程中保持很好的共心性，指向性偏移小于 0.5 mrad。
紧凑设计与稳定性：具有紧凑设计、便于集成，物理结构经优化，具备良好机械稳定性与抗温漂干扰能力。
高出光质量及耦合效率：准直出光具有良好高斯轮廓，并以高效率耦合进光纤。
细腻手感：调节帽螺纹间距 0.25 mm，较大旋钮直径便于精确控制透镜移动距离，可精确至 10 μm 量级，手感轻盈细腻。
多用途：既可用于出光准直，也可用于空间光耦合进光纤。

配件

▸一英寸光壁转接环（随产品附赠）

内径 φ13.5 mm外径 25.4 mm 光壁顶丝固定

2D 图纸·3D STEP 模型

▸SM1 外螺纹转接环

内径 φ13.5 mm外径 SM1 螺纹顶丝固定

2D 图纸·3D STEP 模型

▸30 mm 同轴笼版

内径 φ13.5 mm孔间距 30 mm顶丝固定

2D 图纸·3D STEP 模型

▸铝合金二维调整架

6061-T6 铝合金内径 φ13.5 mm俯仰可调 · M4×2

2D 图纸·3D STEP 模型

▸不锈钢二维调整架

316L 不锈钢内径 φ13.5 mm俯仰可调 · M4×2

2D 图纸·3D STEP 模型

点击配件名称可展开详情。配件图片待补充。

性能展示

准直光束腰尺寸、瑞利距离、发散角为理论值。组合下表选择合适透镜即可得到对应性能。

透镜型号	A4.5	A5.5	A6.2	A7.5	A9.6	A11	A13.86	A15.3	A18.4
焦距 f' / mm	4.5	5.5	6.2	7.5	9.6	11	13.86	15.3	18.4
后截距 / mm	2.90	3.70	3.44	5.80	8.10	8.00	12.10	14.00	17.10
NA	0.6	0.6	0.4	0.3	0.3	0.3	0.2	0.2	0.2
最大通光直径 / mm	4.80	5.40	5.00	4.50	4.80	5.30	5.00	5.00	5.00
中心设计波长	780 nm	633 nm	780 nm	780 nm	633 nm	633 nm	650 nm	780 nm	780 nm
准直光束腰直径 / mm	0.7^a 0.92^b 0.88^c	0.86^a 1.12^b 1.07^c	0.97^a 1.27^b 1.21^c	1.18^a 1.53^b 1.46^c	1.5^a 1.96^b 1.87^c	1.72^a 2.24^b 2.15^c	2.17^a 2.83^b 2.7^c	2.4^a 3.12^b 2.99^c	2.87^a 3.76^b 3.59^c
瑞利距离 / m	0.96^a 0.78^b 0.39^c	1.43^a 1.16^b 0.58^c	1.82^a 1.48^b 0.74^c	2.66^a 2.16^b 1.09^c	4.36^a 3.55^b 1.78^c	5.72^a 4.66^b 2.34^c	9.1^a 7.4^b 3.7^c	11^a 9^b 4.5^c	16^a 13^b 6.5^c
发散角（半角）/ mrad	0.36^a 0.59^b 1.12^c	0.3^a 0.48^b 0.91^c	0.27^a 0.43^b 0.81^c	0.22^a 0.35^b 0.67^c	0.17^a 0.28^b 0.53^c	0.15^a 0.24^b 0.46^c	0.12^a 0.19^b 0.37^c	0.11^a 0.17^b 0.33^c	0.09^a 0.15^b 0.28^c
镀膜 350–700 nm	·	·	·	·	·	·	·	·	·
镀膜 600–1050 nm	·	·	·	·	·	·	·	·	·
镀膜 1000–1700 nm	·	·	·	·	·	·	·	·	·

光纤型号：a = PM-S405-XP（模场直径 3.3 μm，405 nm）· b = PM780-HP（5.3 μm，850 nm）· c = PM1550-XP（10.1 μm，1550 nm）。

准直 / 耦合教程

高精度旋钮调节准直器，可用于光纤出光准直或空间光耦合进光纤。通过控制加工公差以及专利结构设计，在焦距调节过程中可以一直保持很好的共轴性。调节旋钮采用精细螺纹设计，兼顾了轻盈手感和调节精度。该产品具有较好的长期稳定性，环境温度变化时内部不会产生明显应力，耦合效率也能保持在较高水平。高品质透镜可以保证出光高斯性和耦合效率。

调节机构

准直器上设有用于定位透镜位置的指示槽，透镜可移动范围 ±1 mm。调节帽螺纹间距 0.25 mm，较大旋钮直径便于精确控制透镜移动距离，可精确至 10 μm 量级，调节手感轻盈细腻。内部特殊设计使调节过程中保持很好的共心性，指向性偏移小于 0.5 mrad。

机械参数

夹持直径 φ = 13.5 mm；精细螺纹，螺距 0.25 mm；光纤接头类型：FC-PC / FC-APC / SMA905。

使用注意

焦距调节、光纤安装与日常维护的详细操作步骤，请参阅《高精度旋钮调节准直器使用手册》（亦可在下方「使用指南」标签页获取）。

准直光计算工具

准直光计算工具源文件待提供，请联系获取。

使用指南

详细安装与调节步骤请下载使用手册。

下载使用手册 PDF

产品型号

光纤接头类型FC-APC / FC-PC / SMA

镀膜范围350–700 nm / 600–1050 nm / 1000–1700 nm

常见问题 · FAQ

▸焦距（焦点）调节范围是多少？

透镜可移动范围为 ±1 mm，准直器上设有用于定位透镜位置的指示槽；配合 0.25 mm 螺距的精细螺纹，调节精度可达 10 μm 量级。

▸调节旋钮的手感与精度如何？

调节帽采用 0.25 mm 螺距的精细螺纹，较大旋钮直径便于精确控制透镜移动距离，调节手感轻盈细腻。

▸支持哪些光纤接头类型？

支持 FC-PC / FC-APC / SMA905 三种光纤接头类型。

▸透镜镀膜有哪些选择？

可选 350-700 nm、600-1050 nm、1000-1700 nm 三种增透镀膜范围。
